Vibro PI mini Antivibrační závěs
  • 1 z 6

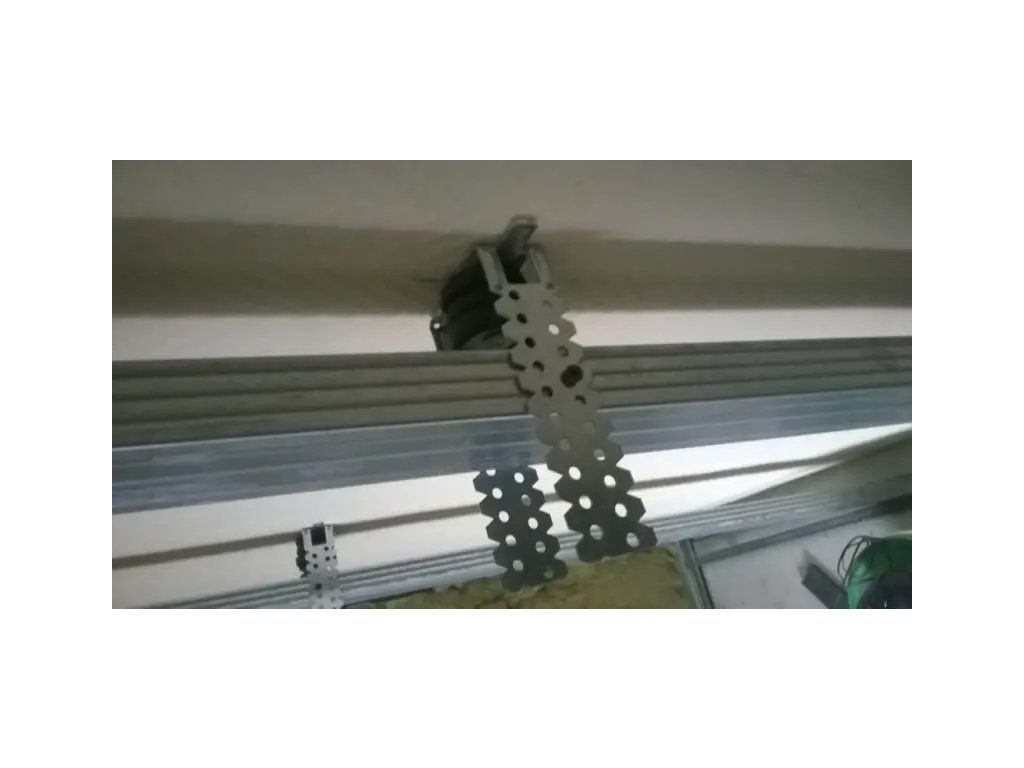

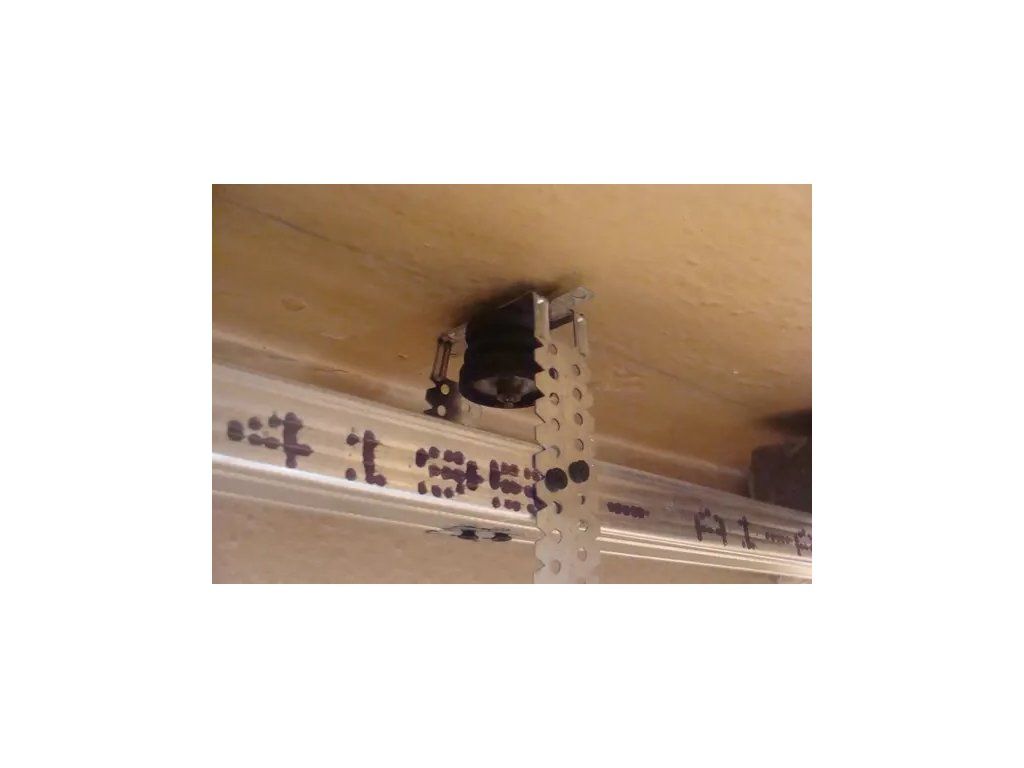

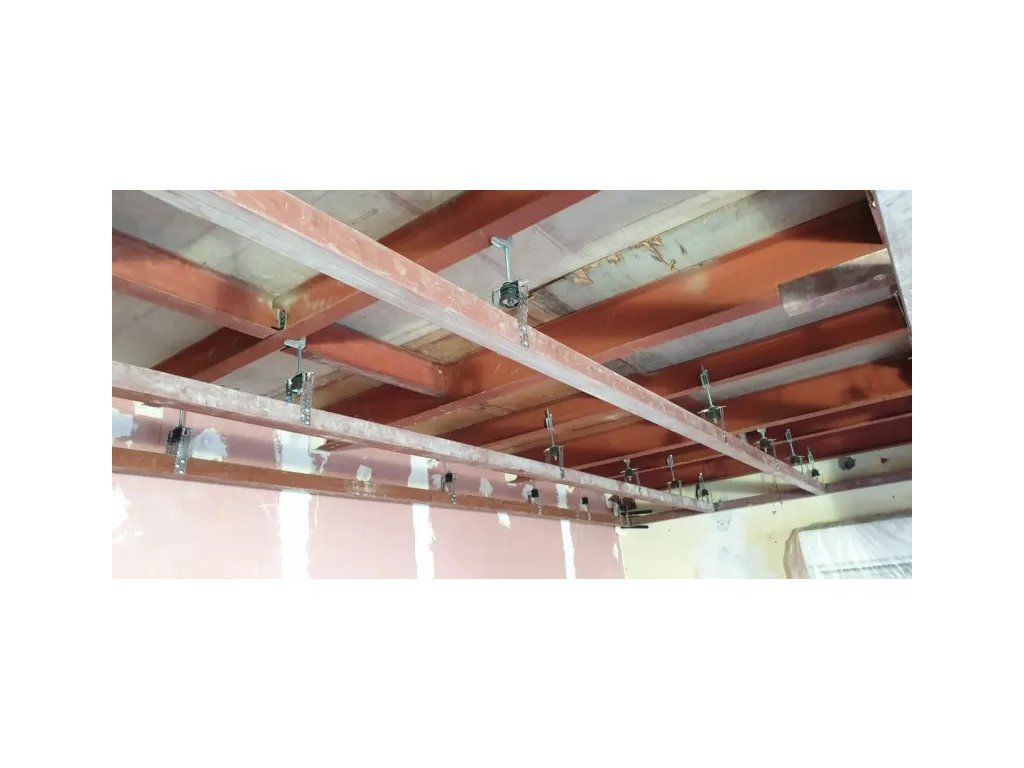

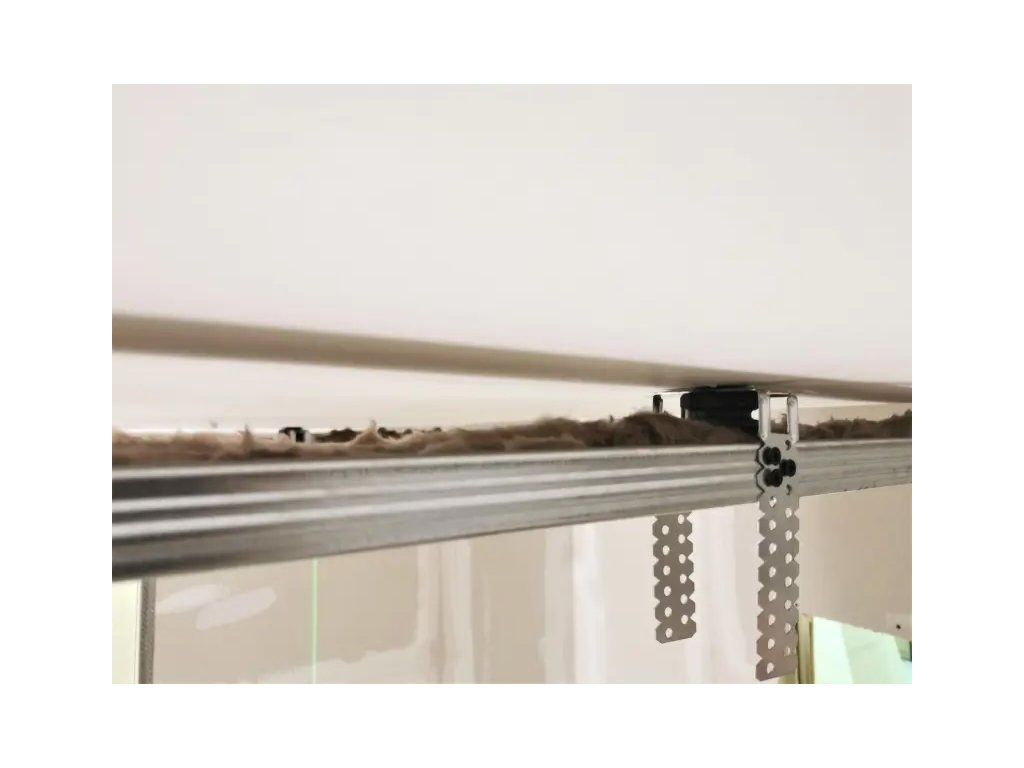

Vibro PI mini Antivibrační závěs 24767 diy music studio construction 1.jpg 24767 idzc7923.jpg 24767 img 20220902 135748.jpg 24767 wp 20140604 003 1024x575.jpg



Antivibrační závěs pro sádrokartonové podhledy.

Dostupnost Na objednávku
Cena 139 Kč bez DPH
168,19 Kč / ks

Parametry

Kód produktu VPIM
Kategorie Antivibrační systémy
Záruka 2 roky
Darujte stelivo a získejte slevu
Darujte stelivo a získejte slevu
Darováním ekologického prémiového steliva Bedcell® Moravskoslezskému spolku na ochranu zvířat získáte slevu na vlastní nákup.
Ověřené produkty
Ověřené produkty
Všechny nejen stavební produkty máme ověřeny používáním v praxi naší stavební firmy. Víme co prodáváme a umíme Vám poradit.


Popis

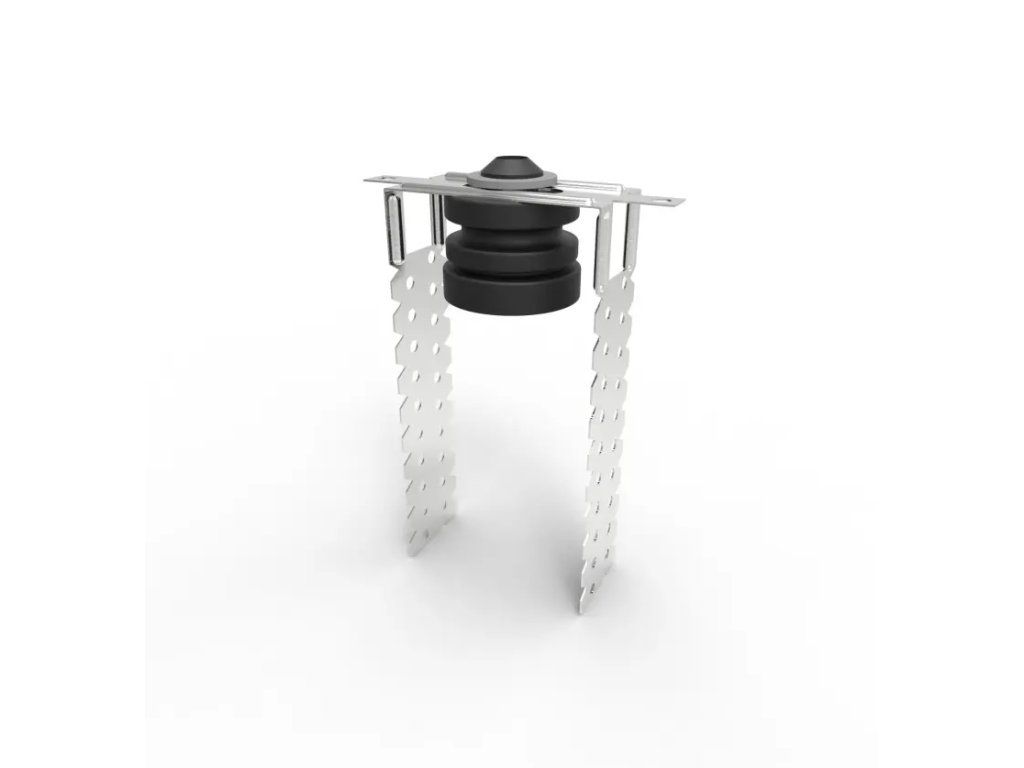

Vibro-PI mini – antivibrační závěs pro sádrokartonové stropy

Vibro-PI mini je závěsný antivibrační prvek určený pro zavěšení sádrokartonových podhledů, konstrukcí vzduchotechniky nebo dalších lehkých konstrukcí. Je ideální pro aplikace „floating ceiling“, kde je cílem snížit přenos hluku a vibrací ze nosné konstrukce do podhledu.

Hlavní vlastnosti

  • Slouží pro zavěšení akustických (sádrokartonových) podhledů i vzduchotechniky.
  • Konstrukce: pozinkovaný kovový rám se záhyby, který lze dle potřeby ohýbat či sestříhat.
  • V horní části je umístěna speciální antivibrační gumová podpora (Vibro-mini), skrz kterou prochází šroub M6 pro uchycení na nosnou konstrukci.
  • Nosnost: **8–20 daN** na jednu závěsnou jednotku.
  • Přirozená frekvence systému: ~ 15 Hz (pro frekvence nad touto hodnotou může pronikat méně vibrací).
  • Rám je perforovaný pro snadné dělení a přizpůsobění výšky či tvaru podhledu.



Typické použití / aplikace

  • Závěsné akustické podhledy (sádrokartonové desky) s vymezením “floating” efektu.
  • Závěs konstrukcí vzduchotechniky, potrubí či lehkých krabic vybavených izolací.
  • V projektech, kde je kladen důraz na snížení šíření vibrací a hluku z nosné konstrukce.



Návod k montáži

  1. Vytyčte pozice závěsů na nosné betonové nebo konstrukční desce dle statiky podhledu.
  2. Vyvrtejte otvory Ø 8 mm v nosné desce.
  3. Připravte Vibro-PI mini v rovném tvaru (neohýbejte rám).
  4. Vsaďte šroub (M6) skrz gumovou podporu a připevněte k nosné konstrukci.
  5. Založte obě boční části rámu a vytvořte tvar Π (u-profil), který podepře profil podhledu.
  6. Připevněte závěs ke spodnímu profilu (např. CD/U profilu) podhledu.
  7. Upravte výšku podle potřeby. Rám je perforovaný, lze vyříznout nebo ohnout.



Poznámka: skutečný účinek snížení vibrací závisí i na celkové konstrukční skladbě, vzdálenostech mezi závěsy a kvalitě montáže.

Hmotnost 0.1 kg

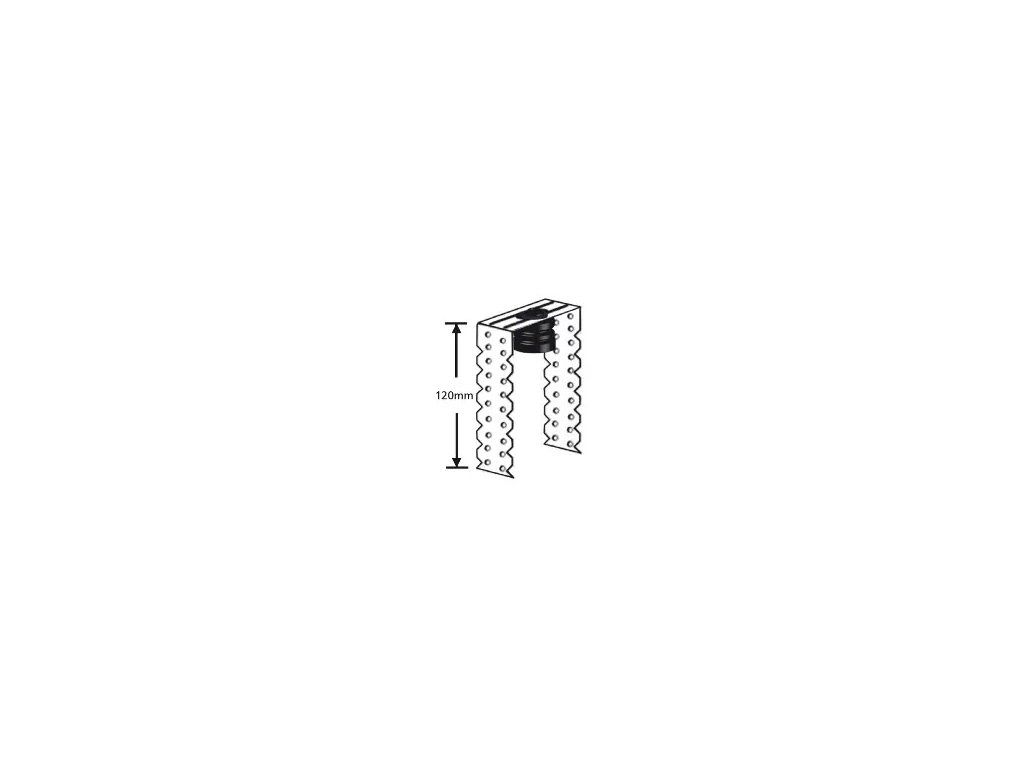

Délka 120 mm
Nosnost 8 - 20 daN na jednotku
Přirozená frekvence cca 15 Hz
Uchycení šroubem M6 šroub skrz gumovou podporu
Konstrukce rámu Pozinkovaný plech, perforovaný s přizpůsobitelnými záhyby
Možnost úprav Rám lze ohýbat nebo řezat pro rozdílné výšky podhledů
